1、簡介

掩膜版，也稱為光罩、光掩膜或光刻掩膜版，是微電子制造過程中的重要工具，主要用于圖形轉移。在光刻過程中，掩膜版承載了設計圖形，將其轉移到光刻膠上，再經過刻蝕等工藝，將圖形刻到襯底上，從而實現圖形到硅片的轉移。這一過程類似于傳統照相機的“底片”。

掩膜版的制造工藝流程包括數據準備、光刻、顯影、定影和檢測等步驟。在數據準備階段，將圖形數據庫中的設計數據轉換為掩膜版上的實際圖形。在光刻階段，利用光化學反應將圖形轉移到硅片上。在顯影和定影階段，通過化學試劑將光刻膠上的圖形顯現和固定在硅片上。最后，在檢測階段，對硅片上的圖形進行檢測和測量，確保其符合設計要求。

掩膜版材料主要包括鉻、鋁、銅等金屬以及氟化鋇、氟化鈣等非金屬化合物。

2、產業鏈

掩膜版產業鏈上游為原材料生產和設備制造，原料主要包括高純度石英錠、光刻膠、基板、光刻機，設備主要用到母板、基臺、張網機、焊接機等；中游為掩膜版制造，根據產品的不同分為鉻版、干版、液體凸版和凸版;根據用途的不同分為IC、FPD、PCB、MEMS用掩膜版等;根據組成成分的不同，可分為樹脂/玻璃基板掩膜版、乳膠/硬質遮光膜掩膜版等；下游主要應用在半導體、平板顯示、觸控等產業中。

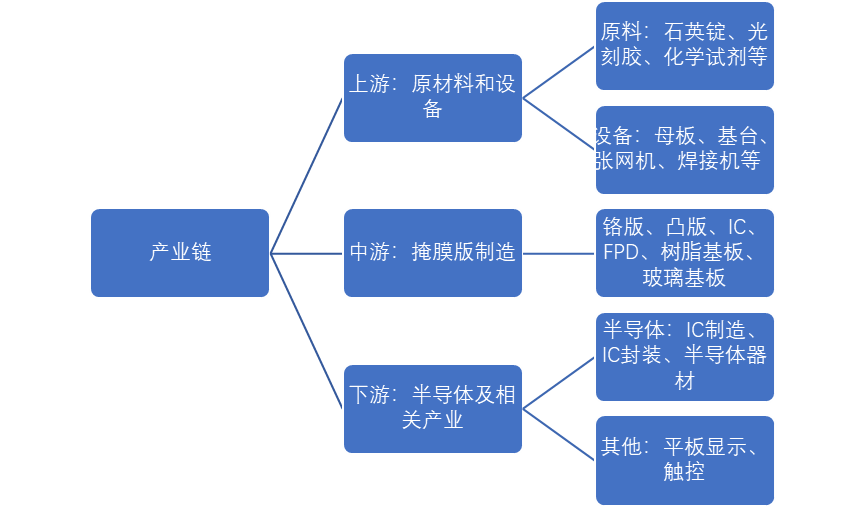

圖表 1 中國掩膜版產業鏈全景

3、行業現狀

2017-2021年國內平板顯示掩膜版市場占全球的比重在32%-54%之間，逐年遞增，全球平板顯示掩膜版市場規模也從2017年的47億元上升至56億元。另依據研精畢智市場調研網數據，我國平板顯示掩膜版市場規模約占整體掩膜版市場規模的28%。依據以上數據進行測算，2017-2021年，我國掩膜版市場規模整體呈上升趨勢(除2020年有所下降)，2020年全球光掩膜版市場規模達41.88億美元，研精畢智分析師預計2023年將達51億美元。

圖表 2 2017-2022年中國掩膜版市場規模
