調研報告顯示，隨著科技的不斷發展，透射電子顯微鏡技術也在不斷進步。未來，透射電子顯微鏡將朝著更高分辨率、更多功能、更智能化的方向發展。同時，隨著新興領域的崛起，如納米技術、清潔能源等，透射電子顯微鏡的應用領域也將不斷拓展。因此，全球透射電子顯微鏡市場具有廣闊的發展前景和機遇。
1、低于 100KV 透射電子顯微鏡
特點：加速電壓較低，電子束能量相對較弱。這使得其對樣品的損傷較小，適用于一些對電子束敏感的樣品，如生物樣品中的蛋白質、核酸等。由于電子波長相對較長，其分辨率通常低于更高電壓的透射電子顯微鏡，但在某些情況下，對于觀察較大尺寸的結構或不需要極高分辨率的研究，已經能夠滿足需求。
應用：在材料科學領域，可用于觀察材料的宏觀結構、晶體缺陷等；在生物學領域，常用于細胞和組織的超微結構研究，如線粒體、內質網等細胞器的觀察。
2、100 KV 透射電子顯微鏡
以蔡司 CENTRA™ 100 為例：
特點：采用成熟技術，鏡筒體積小巧，通過熱管式迷你電磁透鏡設計，成像質量?jī)?yōu)異。具備兩種不同的焦距，可靈活選取高分辨率或高襯度模式。操作方便，鏡筒、控制板和基于 Windows® 的直觀圖形用戶界面均經過專門的易用性設計，新手也能快速掌握。
技術參數：分辨率方面，晶格可保證 0.34nm，可分辨 0.20nm，點分辨率 0.4nm（主模式）、0.5nm（襯度模式）。加速電壓在 25 - 100 kV 可調，步長為 0.05、1 到 5 kV，全數字控制，安全性和重復性佳。照明系統有兩個迷你會聚透鏡，可在亮場和暗場照明之間切換，且亮度連續可調并具有設置保存功能。物鏡為對稱式迷你透鏡，有主模式和襯度模式兩種工作模式。放大倍數在主模式下，低放大倍數為 50x - 1,000x，高放大倍數為 1,500x - 600,000x；襯度模式下，低放大倍數為 50x - 1,000x，高放大倍數為 1,100x - 430,000x。
應用：可對大量不同的樣品進行成像，適用于材料科學、生物學、物理學等多個領域的研究。
3、120 KV 透射電子顯微鏡
特點：具有較高的分辨率，能夠清晰地觀察到樣品的微觀結構。其加速電壓適中，既可以提供足夠的電子束能量來穿透較厚的樣品，又能在一定程度上減少對樣品的損傷。配備多種功能模塊，如不同的探測器、樣品臺等，可滿足不同類型樣品和研究需求。
技術參數：以某款 120kv 生物透射電子顯微鏡為例，其采用鎢燈絲發射電子槍，加速電壓在 60kv - 120kv 之間，高壓穩定性≤4ppm/10min，物鏡電流穩定度≤2ppm/min，束斑尺寸為 80 - 4000nm（lab6:40 - 2000nm）、8 - 300nm（lab6:4 - 150nm），樣品臺移動在 x/y 方向≥2mm，z 方向≥0.75mm，最大傾角 ±70°。
應用：在生物學領域，可用于觀察細胞內部的精細結構，如細胞膜、細胞核、細胞器等；在材料科學領域，可用于研究納米材料的形貌、結構和性能等。
4、200 KV 透射電子顯微鏡
以 Talos F200X G2 為例：
特點：分辨率較高，能夠觀察到更小尺度的結構細節，對于研究材料的微觀結構和性能關系具有重要作用。采用場發射電子槍，電子束的亮度和穩定性更高，可獲得高質量的圖像。具備多種成像模式和分析功能，如明場、暗場、高分辨成像等，還可結合能譜儀進行微區元素分析。
技術參數：TEM 信息分辨率≤0.12nm@200kV，點分辨率≤0.25nm@200kV，加速電壓 80、200kV 可調，切換通過軟件控制完成，高壓穩定性≤1ppm/10min，TEM 放大倍數為 25 - 1050000 倍，STEM 放大倍數為 330 - 2300000 倍。
應用：廣泛應用于材料科學、物理學、化學等領域，可用于研究納米材料的生長機制、晶體結構、缺陷分析等，以及材料的界面、相變等微觀過程。
5、300 KV 透射電子顯微鏡
特點：具有極高的分辨率，可深入觀察原子尺度的結構，對于研究材料的原子排列、化學鍵等信息具有獨特優勢。電子束能量高，能夠穿透更厚的樣品，適用于研究一些塊狀材料或多層結構的樣品。但高電壓也可能導致對樣品的損傷較大，需要在操作過程中加以注意。
應用：在材料科學領域，常用于研究新型半導體材料、高溫超導材料等的微觀結構和性能關系；在物理學領域，可用于研究量子材料、納米電子器件等的原子尺度特性。

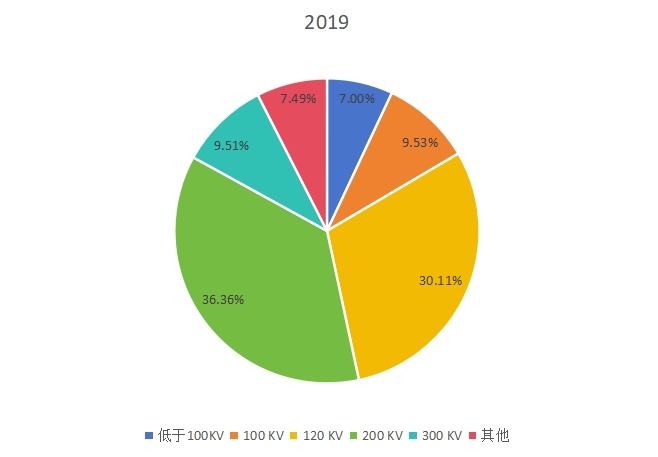

圖：2019年全球不同類型透射電子顯微鏡產量市場份額
